Precision machining/Est. 1976
±0.003mm
旋削の外径で、当社が保証している公差です
試作の1個から、量産まで。
三峰精工は、アルミ・ステンレス・チタンを削る精密切削加工の会社です。図面1枚からお見積りします。出荷する部品は、全数を三次元測定機で測っています。
TOLERANCE
±0.003mm
LOT
1個から
PROTOTYPE
3日（最短）
INSPECTION
全数三次元測定
CERTIFIED
ISO 9001
01What we make
寸法がずれると、装置が止まる部品を削っています。
医療機器、半導体製造装置、産業用ロボット、航空機の部品です。
A

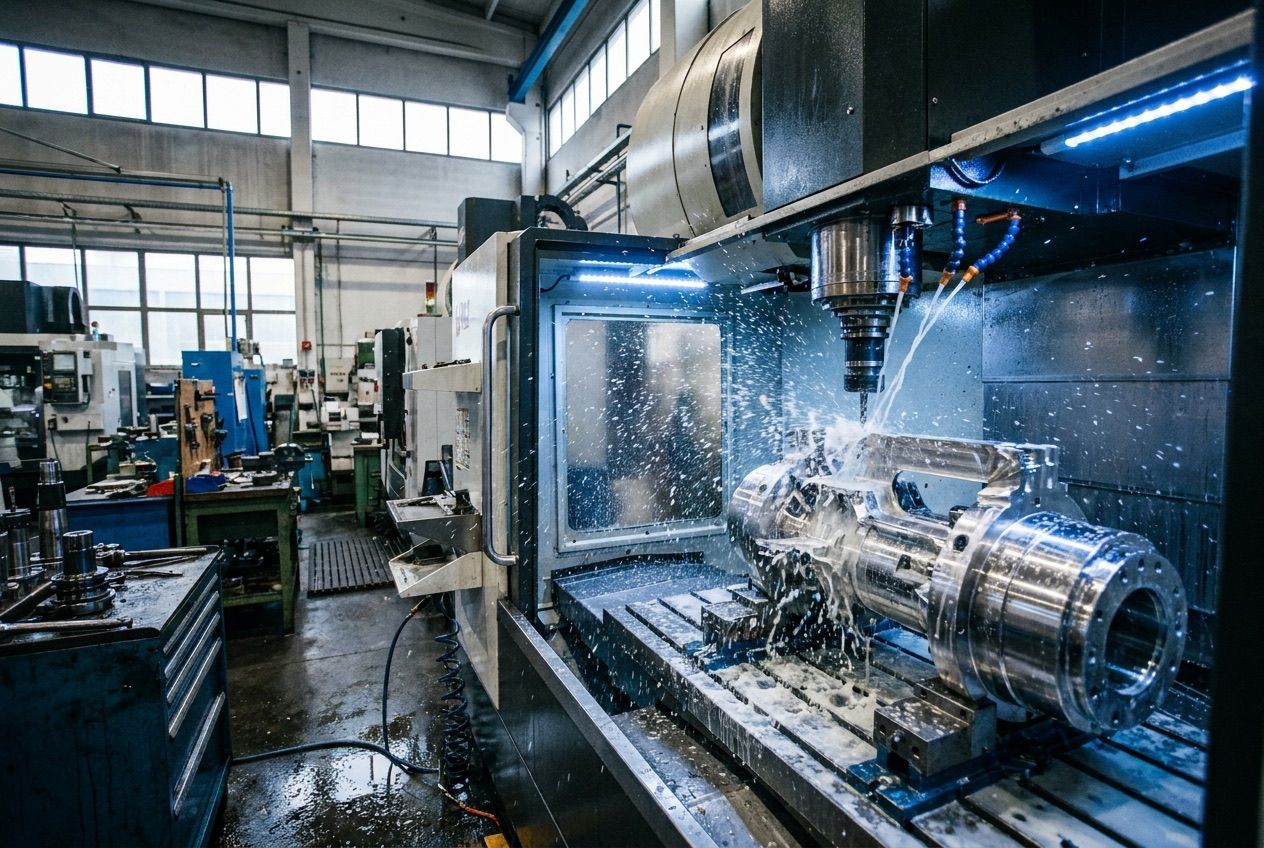

5軸の精密切削
段取り替えをせずに、複雑な形を一度で削ります。ひずみが出やすい薄肉の部品も承ります。
B
試作と小ロット
図面1枚、1個からお受けします。開発の途中で寸法が変わっても、その日の図面で削り直します。
C
量産と検査まで
試作で決めた加工条件のまま、量産に移ります。検査成績書は全ロットにお付けします。
02Materials and size
材質と、削れる大きさ。
よくご依頼いただく材質です。表に無い材質も、まずご相談ください。
| 材質 | おもな記号 | ひとこと |
|---|---|---|
| アルミ | A5052 / A6061 / A7075 | いちばん多い材質です。A7075は航空機の部品で使います |
| ステンレス | SUS303 / SUS304 / SUS316L | 医療機器の部品は、SUS316Lでのご依頼が中心です |
| チタン | 純チタン2種 / 64チタン | 熱がこもりやすいため、専用の工具と条件で削ります |
| 鉄 | S45C / SCM435 / SKD11 | 焼入れのあとの研削仕上げまで承ります |
| 樹脂 | POM / PEEK / MCナイロン | 薄肉の部品は、反りを見ながら数回に分けて削ります |
削れる大きさと精度
- 旋削
- φ2〜φ300 × 長さ500mm
- 5軸の切削
- φ600 × 高さ500mm
- 旋削の外径
- ±0.003mm
- 穴の径
- ±0.005mm（リーマ・研削）
- 平面度
- 0.005mm
- 表面粗さ
- Ra 0.4
±0.003mmの幅は、髪の毛1本の太さのおよそ12分の1です。
03Quality
抜き取りではなく、全数を測ります。
測った値は、部品ごとに記録して残します。あとからお問い合わせがあっても、どの機械で、いつ、誰が削ったかまでたどれます。
STEP 1
初品を測る
1個目を削ったら、図面の全寸法を三次元測定機で測ります。合格するまで、2個目に進みません。
STEP 2

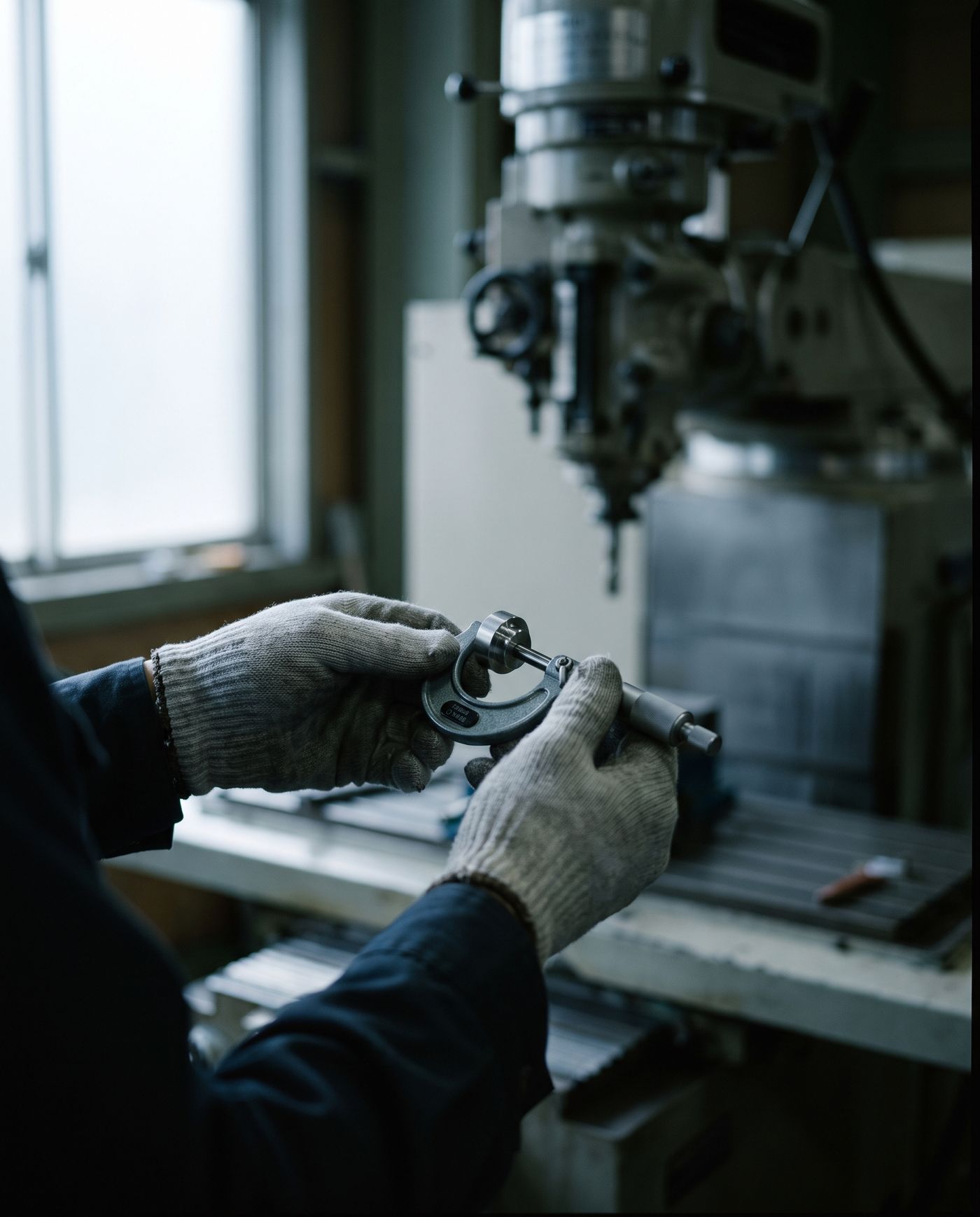

削りながら測る
工程ごとに決めた寸法を、機械の横で測って記録します。ずれ始めた段階で工具を替えます。
STEP 3
恒温室で全数を測る
20±1℃の部屋に置いて温度をそろえてから、全数を測ります。
STEP 4
検査成績書を付ける
測った値をロットごとにまとめて、部品と一緒にお届けします。
Last year
0.008%
昨年お届けした148,200個のうち、お客様のところで見つかった不良は12個でした。
12個は、すべて原因を調べて報告書をお出ししました。うち9個は、測定の手順を直して同じ不良を止めています。
04Equipment
おもな設備。
機械は、すべて本社工場にあります。外注に出す工程は、表面処理と熱処理だけです。
| 設備 | 仕様 | 台数 |
|---|---|---|
| 5軸マシニングセンタ | 加工範囲 φ600 × 500mm | 3台 |
| 立形マシニングセンタ | テーブル 1,000 × 500mm | 4台 |
| CNC複合旋盤 | 最大径 φ300mm | 5台 |
| 円筒研削盤 | 最大径 φ200 × 長さ500mm | 2台 |
| ワイヤー放電加工機 | 最大板厚 250mm | 1台 |
| 三次元測定機 | 測定精度 1.7 + 3L/1000 μm | 2台 |
| 画像寸法測定器 | 一度に最大99か所を測定 | 1台 |
| 恒温の測定室 | 20 ± 1℃ 湿度 50 ± 10% | 1室 |
05Lot and lead time
個数ごとの、納期の目安。
材料の在庫と、機械の空きによって前後します。お急ぎのときは、お電話で空きをお伝えします。
PROTOTYPE
試作
3日から
1〜10個
通常は7〜10日です。材料の手配が要らない形なら、最短3日でお届けします。
SMALL LOT
小ロット
2〜3週間
10〜500個
試作と同じ機械と同じ加工条件で削ります。寸法の傾向が試作から変わりません。
MASS PRODUCTION
量産
月産1万個まで
500個から
年間の数量をいただければ、材料をまとめて押さえて、月ごとにお届けします。
最短 2日前回と同じ部品の追加は、加工条件を残しているので、最短2日でお届けできます。
06How to order
図面をいただいてから、お届けまで。
機密保持契約は、図面をいただく前に結べます。当社の書式でも、御社の書式でも構いません。
1
図面を送る
PDF・DXF・STEPで受け取ります。手書きの図面でも構いません。
2
お見積り
最短で当日、通常は翌営業日にお出しします。
3
ご発注
加工の方法で迷うところがあれば、ここで相談して決めます。
4
初品のご確認
量産の前に1個目をお送りし、寸法と仕上がりを見ていただきます。
5
お届け
検査成績書を付けてお届けします。
07Contact
図面1枚から、どうぞ。
お見積りは無料です。図面がまだ固まっていない段階でも、形と数量が分かれば目安をお出しします。
0776-00-0000平日 8:00〜17:00 営業部（土日祝・お盆・年末年始は休み）
- 図面の送り先
- お電話でメールの宛先をお伝えします
- 受け取る形式
- PDF・DXF・STEP・手書きの図面
- 機密保持契約
- 図面をいただく前に結べます
会社概要
- 商号
- 三峰精工株式会社
- 所在地
- 東野原市工業団地2-8
- 創業
- 1976年
- 代表者
- 代表取締役 三峰 修
- 従業員
- 46名（うち検査6名）
- 資本金
- 3,000万円
- 認証
- ISO 9001（2009年取得）
- おもな業界
- 医療機器・半導体製造装置・産業用ロボット・航空機部品
